Robust und belastbar: Umkehrdach befahrbar.

JACKODUR^® Umkehrdach: die Parkdachlösung für Ballungsräume.

Das befahrbare Umkehrdach für extreme Belastungen.

Erlaubt es die Gebäudestatik und ist eine Pkw-Auffahrt möglich, bietet sich die Konstruktion eines befahrbaren Umkehrdachs an. Neben dem Vorteil, zusätzliche Parkmöglichkeiten für Pkw zu schaffen, beinhaltet die Konstruktion alle Vorteile eines Umkehrdaches: Die Dämmung liegt auf der Abdichtung und sorgt so für langlebige Sicherheit. Die gängigsten Ausführungen eines befahrbaren Umkehrdaches sind mit Verbundsteinpflaster, Ortbeton oder Plattenbelag auf Stelzlager. Selbstverständlich müssen die eingesetzten Wärmedämmplatten extrem druckfest sein – so wie JACKODUR^® XPS-Wärmedämmplatten mit Druckfestigkeiten von 500 oder 700 kPa.

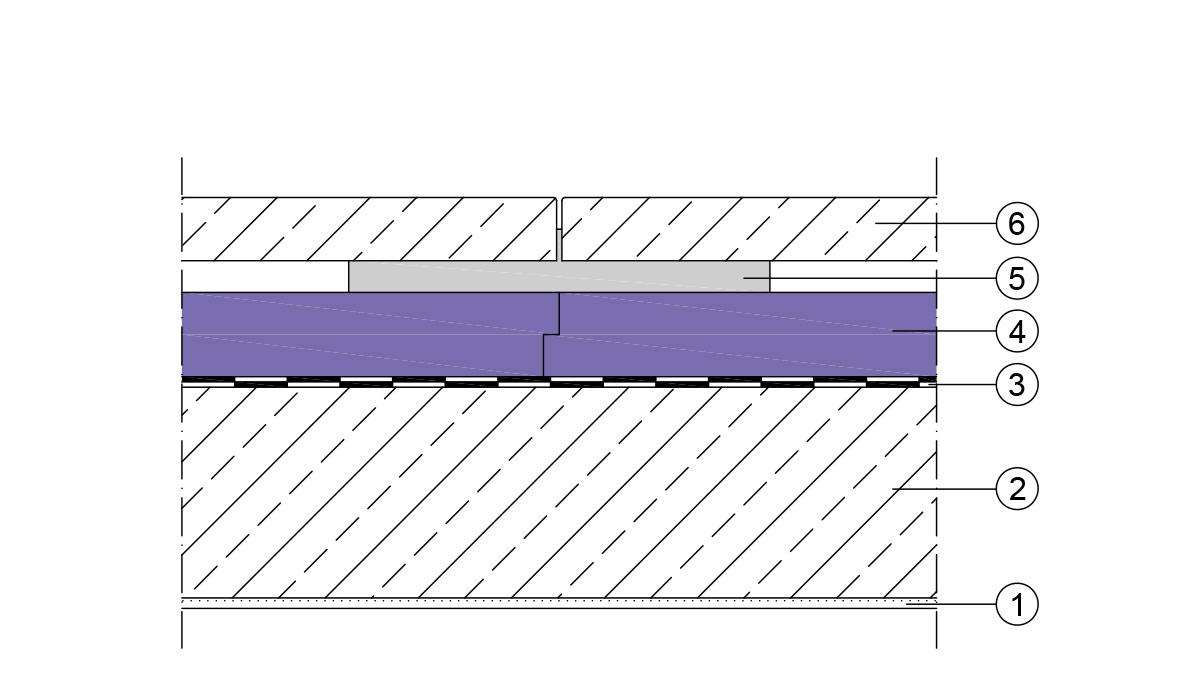

Bild 1 / 5: 03-011-JACKODUR-Schnitt-befahrbares-Umkehrdach-mit-Betonplatten-auf-Stelzlagern

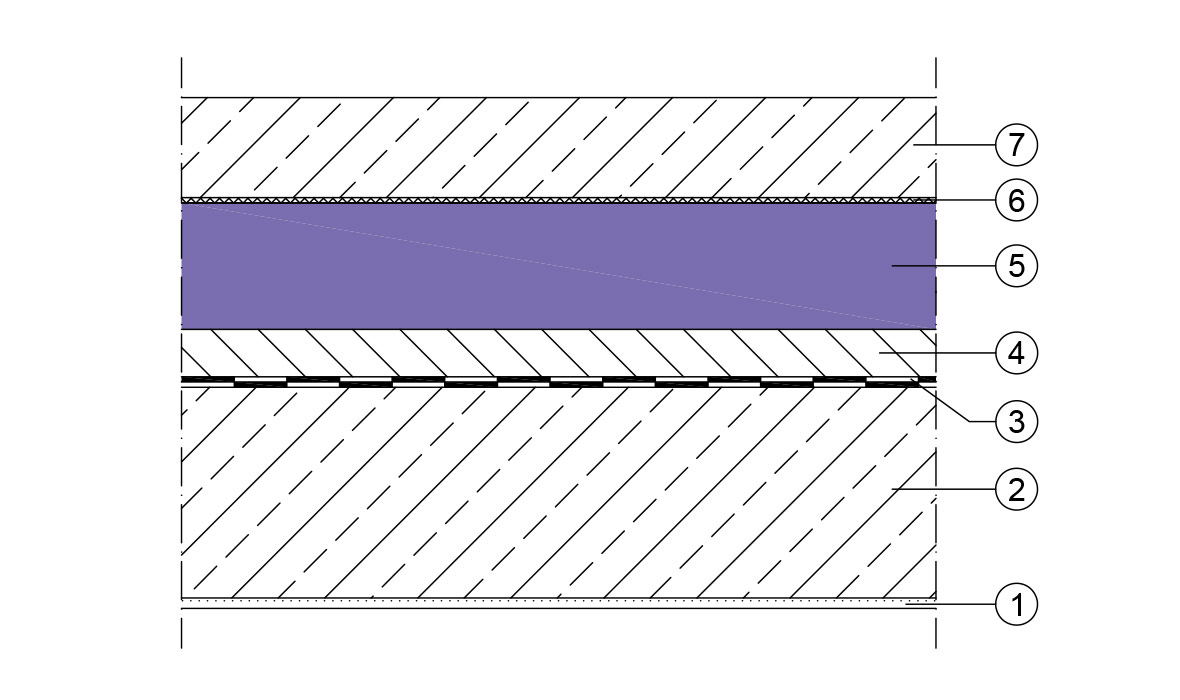

Bild 2 / 5: 03-014-JACKODUR-Schnitt-befahrbares-Umkehrdach-mit-Ortbeton

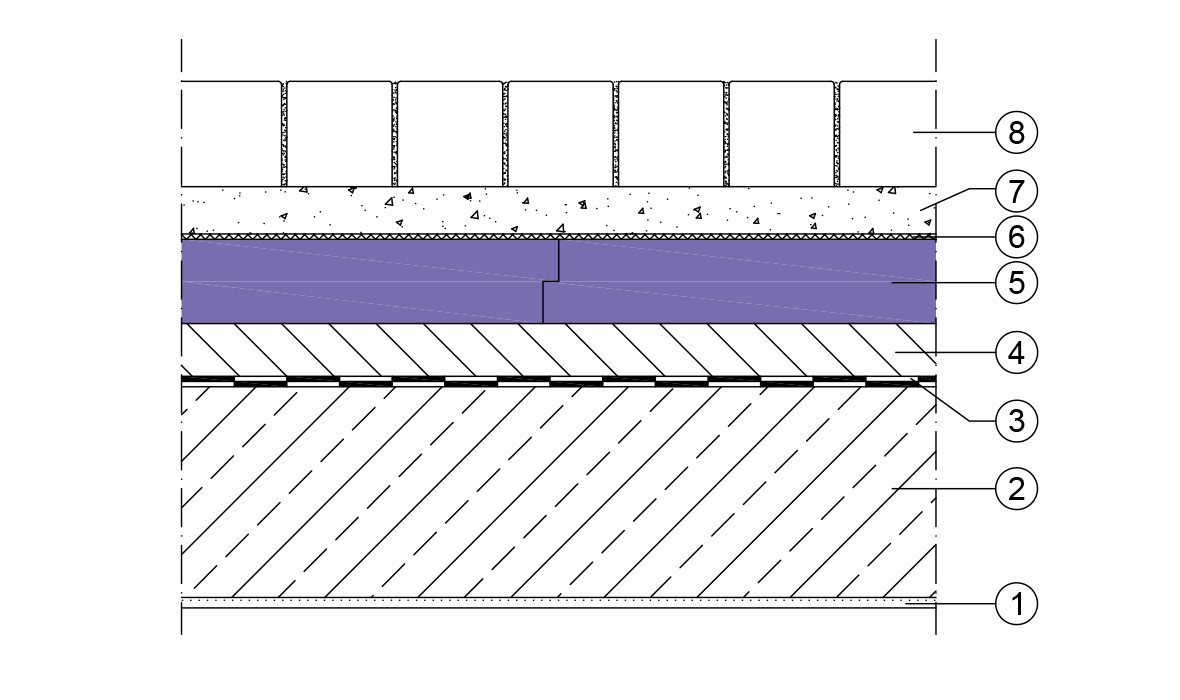

Bild 3 / 5: 03-015-JACKODUR-Schnitt-befahrbares-Umkehrdach-mit-Verbundsteinpflaster-auf-Bettungsschicht

Bild 4 / 5

Bild 5 / 5

Downloads zur Anwendung

Technische Daten

JACKODUR Technische Daten (pdf; 173 KB)

JACKODUR Technische Daten und Anwendungsempfehlungen (pdf; 689 KB)

Broschüren

JACKODUR Produktkatalog (pdf; 4 MB)

Verarbeitungshinweise

JACKODUR Umkehrdach befahrbar (pdf; 3 MB)

Zulassungen & Prüfzeugnisse

EPD JACKODUR KF (pdf; 4 MB)

Zeichnungen

03-001-1-JACKODUR Dachrandabschluss-befahrbares-Umkehrdach-mit-Ortbeton (pdf; 87 KB)

03-001-2-JACKODUR Dachrandabschluss-befahrbares-Umkehrdach-mit-Ortbeton (dwg; 191 KB)

03-011-1-JACKODUR-Schnitt-befahrbares-Umkehrdach-mit-Betonplatten-auf-Stelzlagern (pdf; 79 KB)

03-011-2-JACKODUR-Schnitt-befahrbares-Umkehrdach-mit-Betonplatten-auf-Stelzlagern (dwg; 188 KB)

03-014-1-JACKODUR-Schnitt-befahrbares-Umkehrdach-mit-Ortbeton (pdf; 80 KB)

03-014-2-JACKODUR-Schnitt-befahrbares-Umkehrdach-mit-Ortbeton (dwg; 182 KB)

03-015-1-JACKODUR-Schnitt-befahrbares-Umkehrdach-mit-Verbundsteinpflaster-auf-Bettungsschicht (pdf; 83 KB)

03-015-2-JACKODUR-Schnitt-befahrbares-Umkehrdach-mit-Verbundsteinpflaster-auf-Bettungsschicht (dwg; 177 KB)

03-016-1-JACKODUR-Schnitt-befahrbares-Umkehrdach-mit-WU-Beton (pdf; 79 KB)

03-016-2-JACKODUR-Schnitt-befahrbares-Umkehrdach-mit-WU-Beton (dwg; 169 KB)

03-032-01-JACKODUR-Schnitt-Umkehrdach-mit-grossformatigen-Betonplatten-bis-20t-nach-FLL-N3 (pdf; 342 KB)

03-032-02-JACKODUR-Schnitt-Umkehrdach-mit-grossformatigen-Betonplatten-bis-20t-nach-FLL-N3 (dwg; 190 KB)

03-033-01-JACKODUR-Schnitt-befahrbares-Warmdach-mit-druckfestem-XPS (pdf; 206 KB)

03-033-02-JACKODUR-Schnitt-befahrbares-Warmdach-mit-druckfestem-XPS (dwg; 173 KB)

03-034-01-JACKODUR-Schnitt-Umkehrdach-Wegebau-Aufbau-nach-FLL-N1 (pdf; 412 KB)

03-034-02-JACKODUR-Schnitt-Umkehrdach-Wegebau-Aufbau-nach-FLL-N1 (dwg; 182 KB)

03-035-01-JACKODUR-Schnitt-Umkehrdach-befahrbar-bis-3,5t-nach-FLL-N2 (pdf; 372 KB)

03-035-02-JACKODUR-Schnitt-Umkehrdach-befahrbar-bis-3,5t-nach-FLL-N2 (dwg; 189 KB)

03-036-01-JACKODUR-Schnitt-Umkehrdach-befahrbar-bis-20t-nach-FLL-N3 (pdf; 256 KB)

03-036-02-JACKODUR-Schnitt-Umkehrdach-befahrbar-bis-20t-nach-FLL-N3 (dwg; 193 KB)

Ausschreibungstexte

Passende Produkte

JACKODUR^® KF 500 Standard SF Bewährte XPS-Dämmplatte für sehr hohe Belastungen.

JACKODUR^® KF 700 Standard SF Die bewährte XPS-Dämmplatte für extrem hohe Belastungen.

JACKODUR^® Dachvlies WA Das wasserableitende Dachvlies für Umkehrdächer.

JACKODUR^® Perimeterkleber Sicherer Halt für die XPS-Wärmedämmung.

JACKODUR^® Dämmkeil Der druckfeste Dämmkeil für universellen Einsatz.
