JACKODUR® EVO setzt Maßstäbe: zwei DIBt-Bauartgenehmigungen für Umkehrdach und Perimeter bis 400 mm

Planer, Bauunternehmen und Verarbeiter erhalten damit bauaufsichtlich geregelte Lösungen für anspruchsvolle Anwendungen – mit klaren Vorgaben für Nachweisführung, Ausschreibung und Ausführung.


Bemessungswert von 0,038 W/(m∙K) in komplexen Anwendungen

JACKODUR® EVO punktet besonders dort, wo Anforderungen an Feuchtebeanspruchung und Wärmeschutz hoch sind: Im Umkehrdach mit Begrünung und JACKODUR® Dachvlies WA sowie im Perimeterbereich bei drückendem Wasser und aufstauendem Sickerwasser. In beiden Fällen liegt der bestätigte Bemessungswert der Wärmeleitfähigkeit bei 0,038 W/(m·K). Planer profitieren von diesem hervorragenden Wert, wenn es darum geht, hohe energetischen Anforderungen bei gleichzeitig schlanken Aufbauten umzusetzen.

Damit schafft JACKODUR® EVO planerischen Spielraum, wenn beispielsweise Dachbegrünung, Retention, hohe energetische Vorgaben und sichere Nachweise zusammengebracht werden müssen – ein wichtiger Akzent für die Objektarbeit.


Stark im Umkehrdach: von bekiest bis begrünt - inklusive Retention

Im Detail gilt die allgemeine Bauartgenehmigung Z-23.31-2179 für das Wärmedämmsystem Umkehrdach mit JACKODUR® EVO 300 Standard in Nenndicken von 50 bis 400 mm in Kombination mit der wasserableitenden, diffusionsoffenen Trennlage JACKODUR® Dachvlies WA.

Für den Wärmeschutz sind im Umkehrdach mit Kiesschicht und JACKODUR® Dachvlies WA 0,033 W/(m·K) und bei Begrünung mit Dachvlies 0,038 W/(m·K) anzusetzen. Besonders relevant für die Planung: Mit der wasserableitenden Trennlage ist kein zusätzlicher U-Zuschlag anzusetzen. Das verbessert den energetischen Nachweis in beiden Anwendungsfällen.

Auch Retentionsdachsysteme mit niedrigem Spitzenabflussbeiwert oberhalb der Trennlage sind ausdrücklich mitgedacht.


Perimeterdämmung: auch in drückendem Wasser klar geregelt

Die allgemeine Bauartgenehmigung Z-23.33-2180 genehmigt das Perimeterdämmsystem mit JACKODUR® EVO 300 Standard in Nenndicken von 50 bis 400 mm für erdberührte Wände und unter Bodenplatten (statisch nicht tragend).

Besonders hervorzuheben: Im Bereich mit drückendem Wasser und aufstauendem Sickerwasser (Wassereinwirkungsklasse W2-E) gilt der Bemessungswert von 0,038 W/(m·K). Vor allem bei großen Dämmdicken ab 220 mm schafft dies einen klaren Wettbewerbsvorteil in der Objektplanung.

Für die Anwendung bei Bodenfeuchte und nichtstauendem Sickerwasser (Wassereinwirkungsklasse W1-E) liegt der Bemessungswert bei 0,033 W/(m·K).

Damit deckt JACKODUR® EVO im Perimeter sowohl den Standardfall als auch deutlich anspruchsvollere Feuchtebeanspruchungen mit hervorragendem Bemessungswert bauaufsichtlich geregelt ab.


Einlagige Verlegung bis 400 mm vereinfacht Baustellenabläufe

Beide Bauartgenehmigungen sehen eine einlagige Verlegung der XPS-Dämmplatten vor, auch bei großen Dämmdicken bis 400 mm. Das unterstützt effiziente Baustellenabläufe, vereinfacht die Verarbeitung und minimiert Fehlerquellen.

Für Planer und Ausführende ist das ein praktischer Vorteil: weniger Komplexität im Aufbau und eine Ausführung, die auch bei großen Dämmdicken übersichtlich, effizient und bauphysikalisch sicher bleibt.

„Mit JACKODUR® EVO erweitern wir unser Portfolio deutlich - insbesondere in Kombination mit den neuen Bauartgenehmigungen“, betont Tino Dannenberg, Produktmanager bei JACKON Insulation by BEWI. „Vor allem der Bemessungswert von 0,038 W/(m·K) im begrünten Umkehrdach und im Perimeterbereich mit drückendem Wasser, insbesondere ab 220 mm Dicke, ermöglicht unseren Partnern zusätzliche Planungsspielräume bei anspruchsvollen Bauvorhaben mit leistungsstarker XPS‑Wärmedämmung.“


Technische Eckdaten

• Produkt:JACKODUR® EVO 300 Standard
• Umkehrdach-aBG Z-23.31-2179:
  bekieste Ausführung (0,033 W/(m·K)), begrünte Ausführung (0,038 W/(m·K)), Nenndicken 50–400 mm, jeweils mit JACKODUR® Dachvlies WA ohne zusätzlichen ΔU‑Zuschlag, Retention mit abgedeckt
• Perimeter-aBG Z-23.33-2180:
  erdberührte Wände und Bodenplatten (nicht statisch tragend): bei Bodenfeuchte/nichtstauendem Sickerwasser (0,033 W/(m·K)), bei drückendem Wasser/aufstauendem Sickerwasser (0,038 W/(m·K)), Nenndicken 50–400 mm
• Verlegung: einlagig geregelt bis 400 mm

Bilder zur Meldung

•

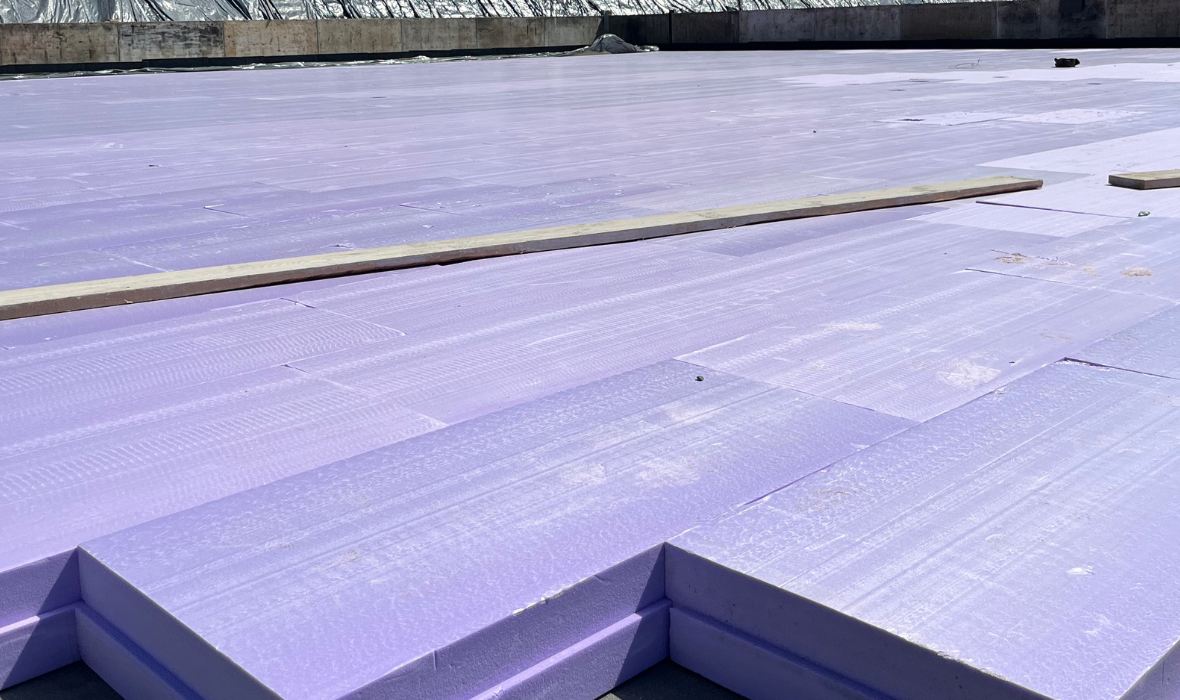

  Bild 1 / 3: Mit zwei Allgemeinen Bauartgenehmigungen des DIBt erweitert JACKODUR® EVO seinen geregelten Einsatzbereich deutlich. Bild: JACKON Insulation by BEWI
•
  Bild 2 / 3: Auch in anspruchsvollen erdberührten Anwendungen ist JACKODUR® EVO jetzt bauaufsichtlich geregelt – bis hin zum Einsatz bei drückendem Wasser. Bild: JACKON Insulation by BEWI
•
  Bild 3 / 3: Im begrünten Umkehrdach mit JACKODUR® Dachvlies WA schafft JACKODUR® EVO ab sofort zusätzliche Sicherheit für Planung und Nachweisführung. Bild: JACKON Insulation by BEWI
